液位傳感器具體是什么儀器？有什么經典案例？
作者來源:admin 發表時間：2022-10-25
導讀：液位傳感器主要功能就是偵測液位，可以實現的功能有缺水保護、無水報警、防水滿溢出、高液位提醒等。
液位傳感器主要功能就是偵測液位，可以實現的功能有缺水保護、無水報警、防水滿溢出、高液位提醒等。用它來偵測液位，確定需要將液位控制在位置，便將儀器在相對應的位置安裝好，比如需要測量容器底部的液位，需要在檢測到液體沒有的時候給出信號提醒。那么當容器處于有液體的狀態時候，傳感器正常工作，而當液位降落至低液位時候，檢測到這一工控變化時候便給出信號提醒或報警。
還可以配合設備控制器實現自動加水的功能，如洗衣機、洗碗機、凈水器等。在檢測到液體量達到固定位置時候，可以根據輸出的信號開啟放水或者進水的閥門，控制上升的液位可以采用另一個液位檢測檢測高液位，這樣可以實現高低液位控制。
工作原理：
用靜壓測量原理：當儀器投入到被測液體中某一深度時，傳感器迎液面受到的壓強公式為：Ρ=ρ.g.H+Po式中：P：變送器迎液面所受壓強ρ：被測液體密度g：當地重力加速度Po：液面上大氣壓H：變送器投入液體的深度同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然，通過測取壓強P，可以得到液位深度。
功能特點：
穩定性好，滿度、零位長期穩定性可達0.1%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.1%FS，在整個允許工作溫度范圍內低于0.3%FS。
具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在35MA以內。
固態結構，無可動部件，高可靠性，使用壽命長。
安裝方便、結構簡單、經濟耐用。
液位傳感器分類：
第一類為接觸式，包括單法蘭靜壓/雙法蘭差壓型，浮球式，磁性，投入式，電動內浮球，電動浮筒，電容式，磁致伸縮，伺服等。
第二類為非接觸式，分為超聲波，雷達等。
靜壓投入式適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、0～5v、0～10mA等標準信號輸出方式由用戶根據需要任選。利用流體靜力學原理測量液位，是壓力傳感器的一項重要應用。采用特種的中間帶有通氣導管的電纜及專門的密封技術，既保證了傳感器的水密性，又使得參考壓力腔與環境壓力相通，從而保證了測量的高精度和高穩定性。
三款經典型儀器之間的對比：
1、浮筒式液位傳感器浮筒式液位變送器是將磁性浮球改為浮筒，是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的，它在工作時可以通過現場按鍵來進行常規的設定操作。

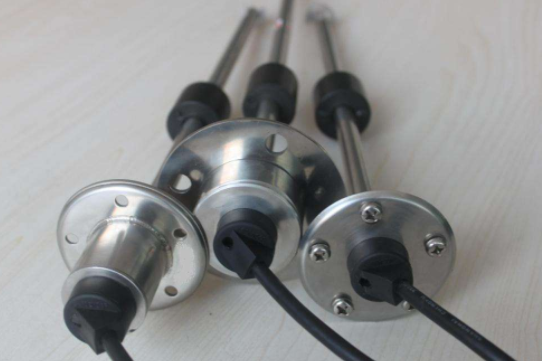

2、浮球式由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿測量導管上下移動，導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出。為模塊電路，具有耐酸、防潮、防震、防腐蝕等優點，電路內部含有恒流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源并使二次儀表不被損壞。
3、靜壓式利用液體靜壓力的測量原理工作，它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，最后以4～20mA或0～10mA電流方式輸出。
液位傳感器包括有光電、超聲波、雷達測量、浮球、電容等各類型的測量方式，可以應用于家用電器、醫療器械、化工儀器、汽車行業等。
